نصب موتور ساید کرکره همانگونه که از اسمش مشخص است، برای درب های اتوماتیک کرکره ای (جمع شونده) به کار می روند و در محل هایی از قبیل درب پارکینگ ها،مغازه ها و مراکز تجاری، گاراژها، ورودی انبار ها، سوله ها، ورودی متروها و زیر گذرهای شهری و… مورد استفاده قرار می گیرند.
نصب آسان درب برقی کرکره و صرفه جویی در وقت و انرژی باعث استفاده روز افزون از این محصول گردیده است. بدین صورت که بدون نیاز به پیاده شدن از خودرو تنها با یک دکمه می توان درب را باز یا بسته کرد.
البته که رعایت نکات ایمنی در موقع نصب موتور ساید کرکره توسط کادر مجرب و تکنسین آموزش دیده ضروری بوده و نیاز به مطالعه دفترچه راهنما قبل از نصب و رعایت نکات ذکر شده در حین استفاده می باشد.

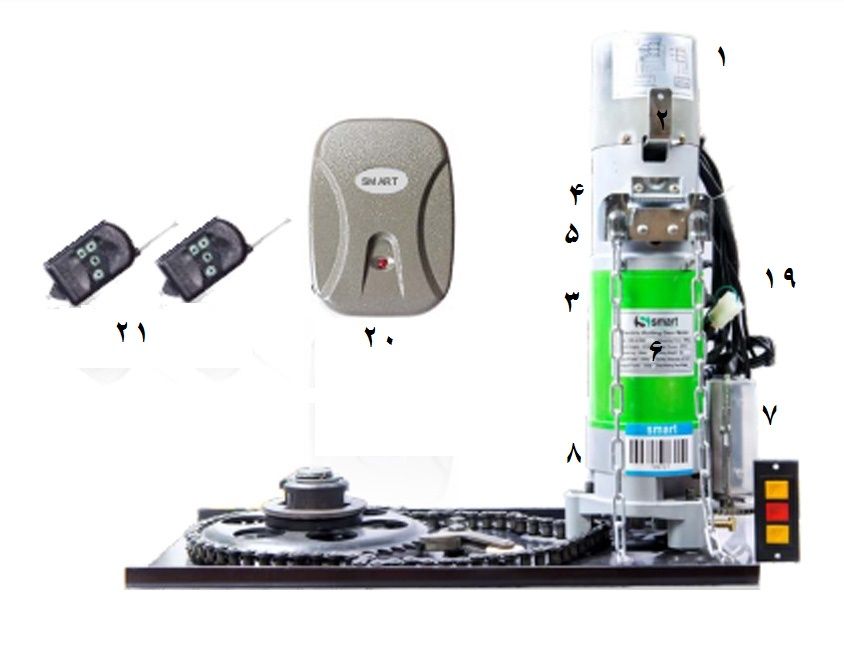

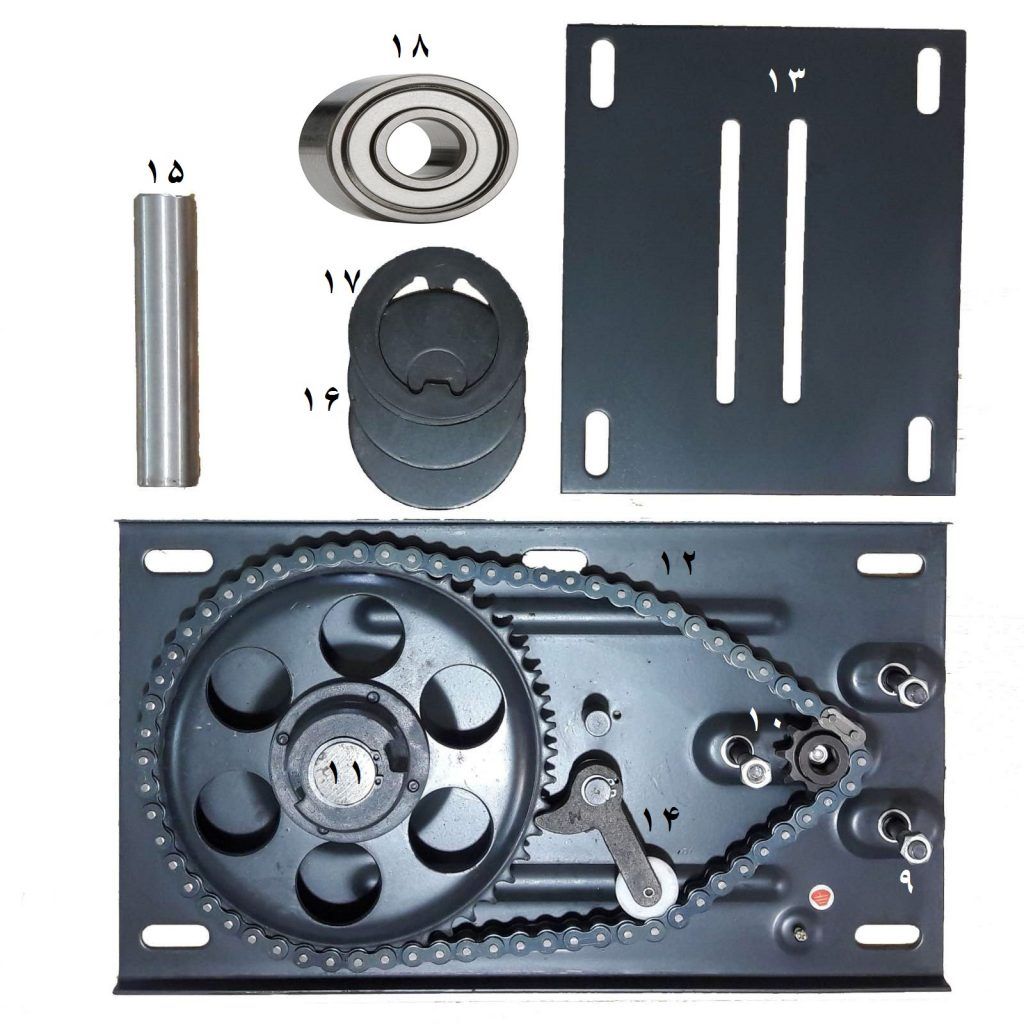

اجزای تشکیل دهنده موتور ساید
1.تاج موتور
2. خلاص کن
3. زنجیر خلاص کن
4. ترمز
5. بوبین ترمز
6.موتور
7. لیمیت سوئیچ
8. گیربکس
9. پیچ تنظیم
10. خورشیدی کوچک
11.خورشیدی بزرگ
12. زنجیر
13. براکت
14.پاراشوت (ترمز ایمنی)
15. شفت اتصال
16. پولکی1
17.پولکی2
18. بلبرینگ
19. دو شاخه برق
20.مدار کنترل
21.ریموت فرستنده

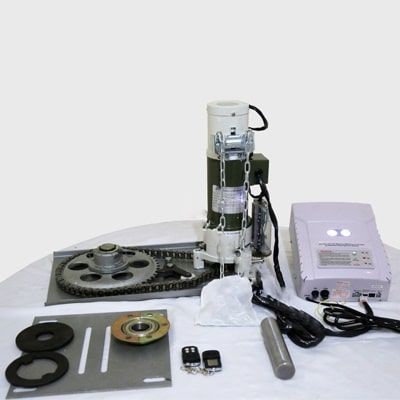

موتور ساید کرکره و مدار کنترل و ریموت های فرستنده و همچنین براکت، زنجیر و قطعات متعلقه بصورت جداگانه بسته بندی شده اند.
عملکرد کلی موتور ساید
عملکرد موتور ساید بر اساس فرمان دریافتی از ریموت فرستنده به مدار کنترل می باشد که دستور بالا، پایین، استپ و حالت قفل را می دهد و طبق فرمان ارسالی اتصال جریان در سیستم برقرار شده و با به کار افتادن موتور، گیریبکس به چرخش افتاده و توسط چرخ دنده های انتهایی باعث حرکت خورشیدی کوچک شده و توسط زنجیر خورشیدی بزرگ به حرکت در آمده و در نهایت باعث حرکت درب کرکره می گردد.
ضمن کمال تشکر از انتخاب شرکت الوند درب سپاهان توجه شما را به نکاتی قبل از نصب جلب می نماییم.
نکات ضروری قبل از نصب موتور ساید
برای نصب موتور ساید علاوه بر مطالعه دقیق این مقاله از تکنسین متخصص الوند درب سپاهان کمک بخواهید.
علاوه بر تکنسین با تجربه و متخصص داشتن حداقل یک همراه ماهر نیز الزامی است.
به هنگام نصب لباس کار پوشیده و از همراه داشتن هر گونه وسایل اضافی مانند: گردنبند، ساعت و … خودداری نمایید.
به هنگام نصب به هیچ عنوان از تلفن همراه استفاده ننمایید.
برای دسترسی به موتور از چهارپایه چوبی یا نردبان عایق و استاندارد استفاده کنید.
تا زمانی که از اتصال دقیق سیم کشی و نصب صحیح تمام قطعات مطمئن نشدید از اتصال دوشاخه به برق شهری خودراری نمایید.
به هیچ عنوان در موتور و اقلام موجود در پکیج آن تغییراتی ایجاد ننمایید، در صورت ایجاد هرگونه تغییر امکان آسیب و خسارت وجود دارد.
از ضربه زدن و تکان شدید به کارتن موتور و پرت کردن آن جدا خودداری کنید زیرا باعث شکستگی قطعات داخلی خواهد شد.
از شستوشوی موتور و براکت با آب خودداری گردد.
در انتخاب محل نصب موتور ساید باید دقت کافی داشت که از بارندگی محفوظ باشد.
در زمانی که کرکره برقی در اصفهان در حال تست باز و بسته شدن است از تردد خودداری کنید.
از آنجایی که طراحی موتور برای کارکرد در حالت افقی می باشد، هیچ گاه موتور را در حالت ایستاده تست نکنید، در اینصورت روغن چرخ دنده های گیریبکس از بین رفته و در نتیجه منجر به صدا افتادن موتور و گاهی شکستن چرخ دنده ها می گردد.
از کشیدن زنجیر یا تغییر در حالت اهرم ایمنی در هنگام باز و بسته شدن کرکره، جدا خودداری کنید.
داخل این موتور محافظ حرارتی وجود دارد که در صورت کارکرد بسیار طولانی بهر دلیل این محافظ موتور را قطع کرده و پس از گذشت حدود 15 دقیقه و خنک شدند موتور، به عملکرد عادی خود باز می گردد.
نصب و تنظیمات
موتور ساید کرکره برقی را می توان در دو سمت راست و چپ نصب کرد، موتور در حالت عادی برای نصب در سمت راست آماده است، در برخی موارد بسته به شرایط محل نصب بایستی تغییر جهت انجام داد.
بصورت زیر:
چرخاندن محفظه به اندازه 180 درجه بطوری که زنجیر خلاص کن موتور در جهت مقابل و در حالت آویزان و عمودی قرار گیرد. سپس پیچ ها را در جای خود قرار داده و محکم نمایید.
نصب صفحه پلیت چرخ دنده دار در سمت راست
صفحه پلیت چرخ دنده دار را بر روی دیوار یا دستک قوطی ریل به صورت افقی جوش دهید، توجه داشته باشید که اگر فاصله کافی نباشد باید زایویه براکت تنظیم شود. نکته مهم آویزان و عمود بر زمین بودن زنجیر خلاص کن موتور می باشد.
نصب صفحه پلیت در سمت چپ
این حالت نیز همانند نصب در سمت راست می باشد با حفظ نکته رو به پایین بودن زنجیر خلاص کن.
نصب موتور شفت
دو صفحه چرخ دنده دار و مربعی روبه روی هم بایستی نصب شوند، بصورتی که مرکز بلبرینگ ها دقیقا در یک راستا قرار بگیرند. پولکی 1 به ترانس و ترانس را به شفت جوش داده و پولکی 2 را مستقیما به شفت جوش دهید.
نصب موتور روی براکت ها
بعد از اینکه از نصب دقیق و محکم براکت ها بر روی دیوار مطمئن شوید، موتور را روی براکت چرخ دنده دار نصب نمائید. ابتدا پیچ ها را درون مهره های موتور و براکت قرار داده و تسمه را در بهترین حالت شرایط ممکن تنظیم کنید. سپس سه مهره را محکم نمایید.
توجه داشته باشید حد آستانه محکم کردن مهره ها عدم لرزش موتور می باشد، در صورت شل بودن موتور دچار لرزش شده و در صورت محکم کردن بیش از حد مهره ها امکان شکستگی پایه موتور خواهد بود.
پس از نصب موتور قبل از اتصال به برق توسط کشیدن زنجیر خلاص کن با دست درب را بالا و پایین کرده تا از صحت عملکرد آن مطمئن شوید.
اتصال موتور به مدار کنترل
اتصال موتور به مدار کنترل موجود در پکیج با استفاده از سوکت روی موتور براحتی امکانپذیر می باشد و ریموت های مربوطه نیز جهت سهولت استفاده از قبل مچ شده می باشند.
در صورت نیاز به اضافه کردن ریموت با استفاده از دکمه لرن روی مدار کنترل می توان ریموت اضافه کرد.
گاهی اوقات پس از نصب کامل درب پیش خواهد آمد که عملکرد موتور در جهت مخالف می باشد، در این صورت نیز براحتی با تغییر حالت چپ و راست مدار کنترل ( فشردن دکمه قفل روی ریموت بمدت 8 ثانیه) جهت مدار کنترل عوض می گردد.
حالت مدار کنترل را به سوکت موتور وصل نموده و دو شاخه موتور را به برق شهری وصل کنید، عملکرد صحیح موتور را با فشردن دکمه های بالا، پایین و استپ، تست کرده و سپس به تنظیم حد بالا و پایین کرکره توسط لیمیت سوییچ بپردازید. حداقل سه بار بطور کامل درب را بالا و پایین باز کنید و عملکرد موتور، تیغه، براکت ها، بلبرینگ ها و سایر قطعات را مورد بررسی قرار دهید.
